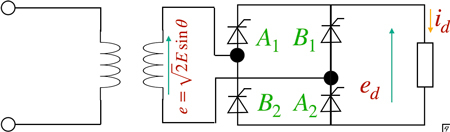

単相全波整流回路

単相全波整流回路の平均直流電圧

単相全波整流回路の平均直流電圧

$V_{d}$ は,電源電圧を

$e=\sqrt{2}E\sin\theta$ とすると,

$\begin{eqnarray}V_{d}&=&\frac{2\sqrt{2}E}{\pi}(1+\cos\alpha)\\&=&0.9E\frac{1+\cos\alpha}{2}\quad[\textrm{V}]\end{eqnarray}$ となる.

負荷の平均電圧を $E_{d}$ とすると,純負荷抵抗の場合は, $\begin{eqnarray}E_{d}&=&\frac{1}{\pi}\int_{\alpha}^{\pi}\sqrt{2}E\sin\theta d \theta\\&=&\frac{2\sqrt{2}}{\pi}E\frac{1+\cos\alpha}{2}\\&=&0.9E\frac{1+\cos\alpha}{2}\quad[\textrm{V}]\end{eqnarray}$ となる.
